标准延迟格式 (SDF) 反标

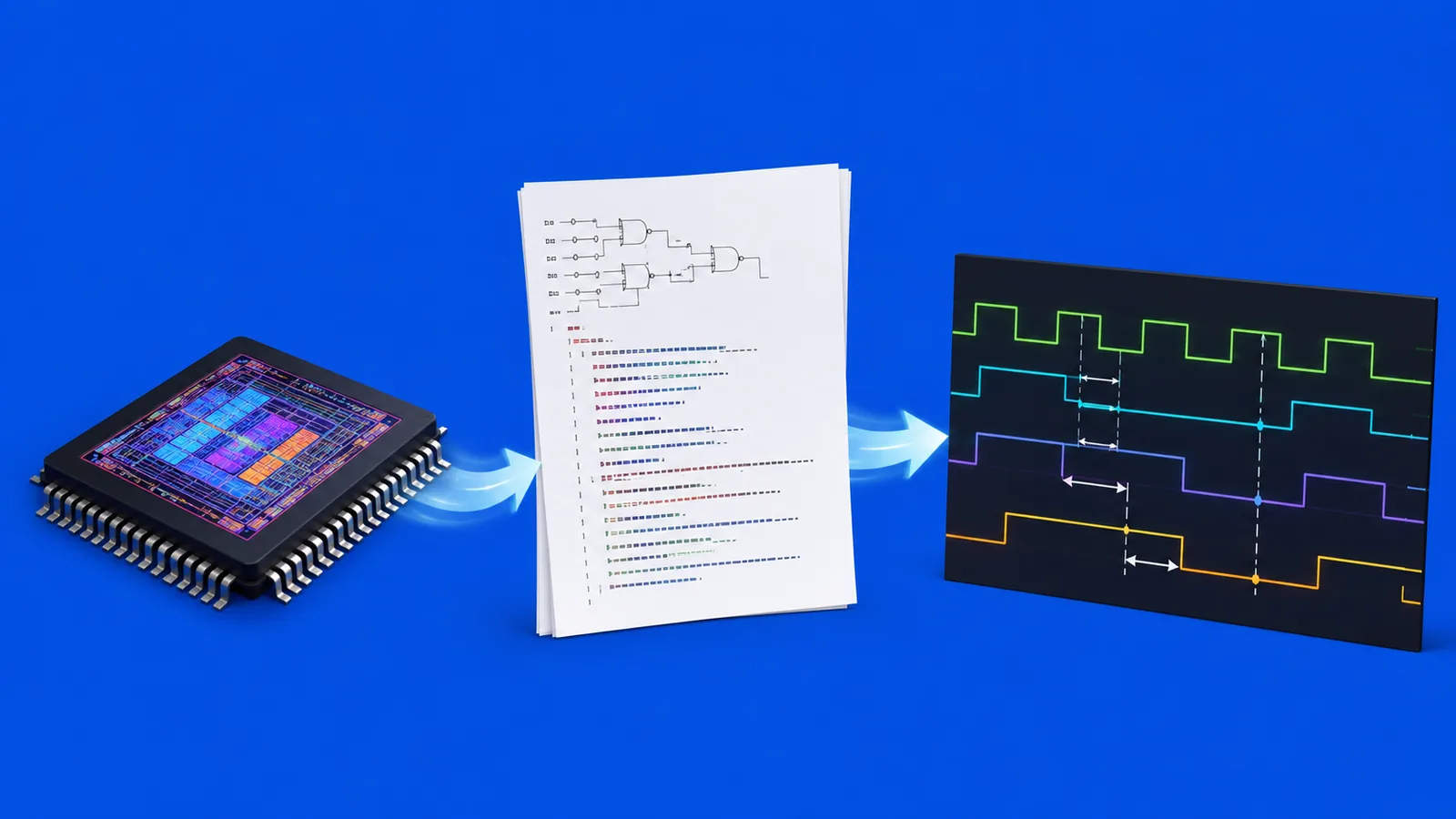

标准延迟格式(SDF)反标是将后端版图产生的时序延迟数据准确地注入至 Verilog 或 VHDL 模型中,用于实现时序感知的仿真。反标过程依赖于对 SDF 文件结构的理解,包括文件头信息、单元延迟、IOPATH、INTERCONNECT 和时序检查关键字等内容。使用 $sdf_annotate 指令可实现与仿真工具的无缝对接,同时也需掌握处理语言特异性、工具兼容性及标准差异的问题,以确保反标时序的准确性与一致性。
标准延迟格式(SDF)反标是将后端版图产生的时序延迟数据准确地注入至 Verilog 或 VHDL 模型中,用于实现时序感知的仿真。反标过程依赖于对 SDF 文件结构的理解,包括文件头信息、单元延迟、IOPATH、INTERCONNECT 和时序检查关键字等内容。使用 $sdf_annotate 指令可实现与仿真工具的无缝对接,同时也需掌握处理语言特异性、工具兼容性及标准差异的问题,以确保反标时序的准确性与一致性。
This resource includes
resourceDescription
标准延迟格式(SDF)是一种用于后仿时序注释的标准化数据描述方式,符合 IEEE 1497-2001 定义的 SDF 4.0 规范。通过对网表级设计施加 SDF 延迟数据,可以对布局布线后实际路径延迟进行建模,提升仿真的准确性与可信度。SDF 文件以分层结构记录了每个模块的路径延迟、互连延迟、时序检查和相关环境信息。延迟数值通常以最小值、典型值和最大值三元组形式表示,以适配工艺、电压和温度的不同变化条件。 理解 SDF 文件的语法和关键字是实现精确反标的前提。SDF 文件头包含版本信息、时间单位、设计层级等基础描述。关键字如 IOPATH、INTERCONNECT 和 TIMINGCHECK 分别定义了从输入到输出的路径延迟、模块之间的互连延迟以及建模的时序检查规则。单元标签与实例路径的匹配精度要求较高,稍有偏差即可导致路径未能成功映射。因此,在进行反标之前必须仔细分析设计层级结构与 SDF 路径之间的对应关系。 在仿真环境中应用 SDF 数据,通常使用 $sdf_annotate 系统任务。该任务接受 SDF 文件路径、设计实例名、以及诸如反标模式、错误处理策略、延迟集合选择等参数配置。对 Verilog 模型而言,反标数据将直接更新模型内部的延迟信息;而在 VHDL(特别是符合 VITAL 标准的模型)中,SDF 延迟会以泛型或端口参数的形式传入,要求模拟器对语言语义有准确的支持。不同仿真器的实现细节对反标兼容性产生影响,需要根据具体工具文档调整配置。 在多语言混合设计或异构工具链中,SDF 反标容易遇到一系列问题。例如层级路径不一致、模块名大小写不匹配、延迟类型缺失或非标准语法格式等。部分工具在处理条件延迟或用户自定义单元时的容错机制不一致,可能导致仿真行为异常。此外,某些加密 IP 或黑盒模型也会限制反标路径的映射能力。解决此类问题需结合仿真器日志、反标报告以及 SDF 编辑器工具,进行有针对性的文件调整和路径映射验证。 实现高可信度时序验证依赖于将 SDF 反标流程无缝整合到整个验证环境中。需确保后端工具生成的延迟数据与仿真用网表版本一致,避免延迟漂移或路径失配问题。SDF 数据还可用于对关键路径进行“假设-验证”类分析,或在 SoC 功能验证中引入真实物理效应。通过建立标准的反标操作流程,可显著提升仿真对物理实现的贴合度,从而为芯片设计收敛提供强有力的保障。 Catalogue: 使用 SDF 反标实现精确仿真 时序数据流程 延迟计算技术 理解 SDF 结构 SDF 文件实例详解 理解 SDF 文件头关键字 理解 SDF 文件单元时序关键字 理解 SDF 文件单元标签关键字 理解 SDF 文件单元延迟关键字 SDF 中的单元延迟反标 IOPATH 延迟规范语法 SDF 中的网络延迟反标 INTE...
