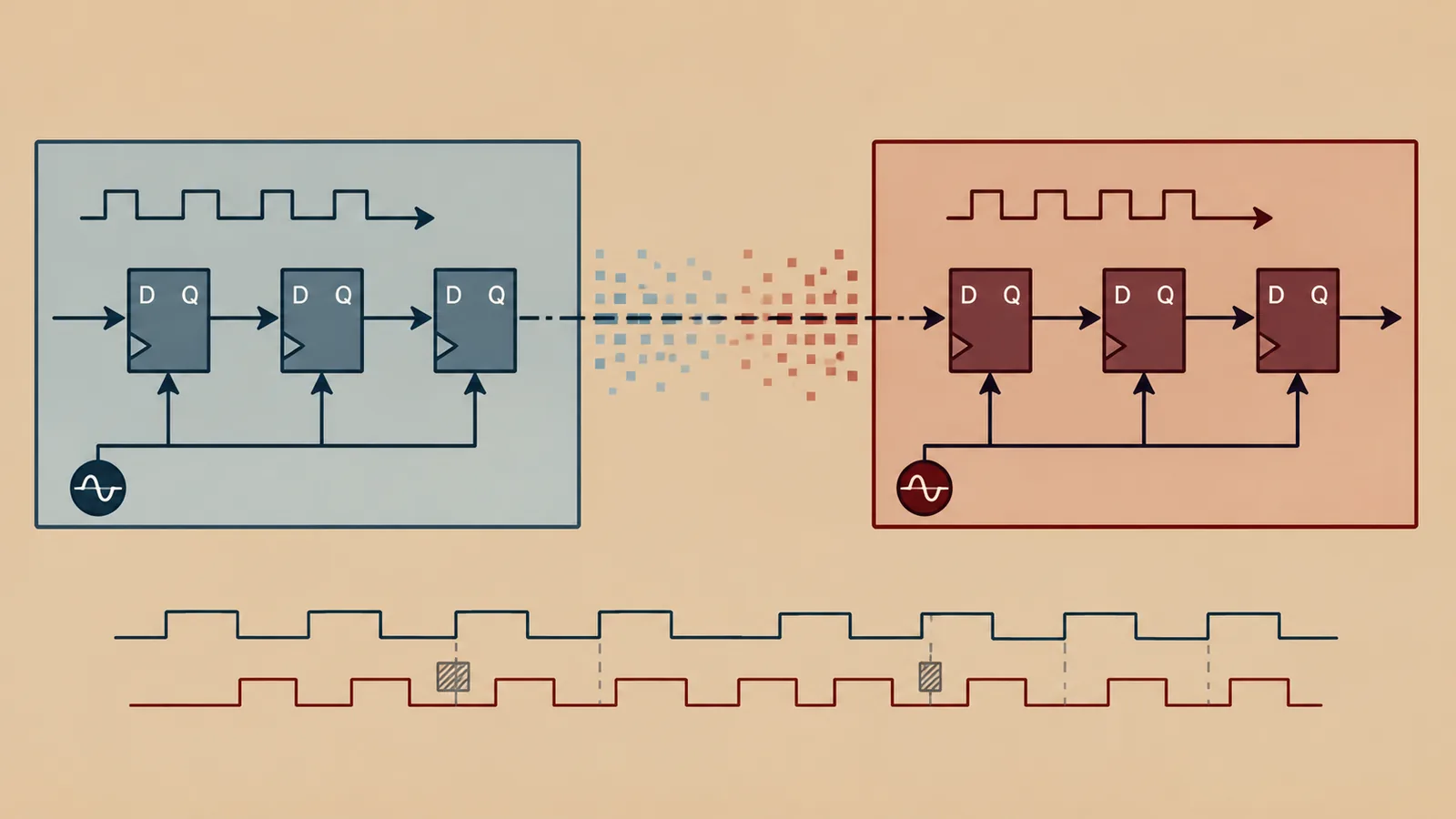

时钟域交叉 (CDC) 概述
时钟域交叉问题广泛存在于现代数字芯片设计中,是影响系统可靠性和功能稳定性的关键因素。异步时钟域之间的信号传输容易引发亚稳态、毛刺传播、多扇出异常等结构性问题,同时还伴随数据稳定性、编码一致性等功能性风险。深入理解亚稳态的成因与建模方式,掌握常见同步器的原理与适用场景,能够有效提升异步交互的鲁棒性。配合 MTBF 等定量分析手段,可以从架构层确保系统在异步操作下的可靠运行,避免潜在的时序风险扩散。
时钟域交叉问题广泛存在于现代数字芯片设计中,是影响系统可靠性和功能稳定性的关键因素。异步时钟域之间的信号传输容易引发亚稳态、毛刺传播、多扇出异常等结构性问题,同时还伴随数据稳定性、编码一致性等功能性风险。深入理解亚稳态的成因与建模方式,掌握常见同步器的原理与适用场景,能够有效提升异步交互的鲁棒性。配合 MTBF 等定量分析手段,可以从架构层确保系统在异步操作下的可靠运行,避免潜在的时序风险扩散。
This resource includes
resourceDescription
时钟域交叉是多时钟系统中不可避免的设计挑战。在异步时钟控制下进行数据传输,往往伴随着严重的亚稳态风险。由于触发器的建立时间或保持时间要求无法保证,可能进入不确定的电压状态,进而传播错误数据或导致整个模块功能异常。有效的分析方法包括识别潜在的时序违规路径、亚稳态传播路径、同步失效点,以及信号收敛一致性问题,从而在物理实现前预防功能性缺陷。 亚稳态的建模是实现可量化设计鲁棒性的基础。通过考虑输入信号变化、时钟频率、触发器参数等影响因素,可以建立精确的统计模型,评估亚稳态持续时间及其对后续逻辑的影响。平均故障间隔时间(MTBF)分析作为关键指标,用于判断同步器设计是否满足系统的可靠性目标。MTBF越高,表明系统在长时间运行中遭遇功能错误的概率越低,是异步通信系统设计中不可或缺的参考依据。 在结构层面,异步交叉存在一系列必须规避的问题。毛刺是由组合逻辑中异步变化造成的瞬时不稳定电平,可能触发非法采样结果。多扇出结构中,异步信号驱动多个目的地,若无合适收敛机制,将导致状态不一致或竞态行为。此外,CDC路径上产生的发散信号或亚稳态信号在设计后期难以察觉,通过早期结构检查和形式化验证,可显著减少流片失败风险。 在功能层面,异步数据线面临一致性难题。多位信号必须在同一时钟捕获窗口内保持稳定,否则可能出现部分位采样、控制状态跳变等问题。常用的解决方式包括采用格雷码以控制比特切换次数,确保只有一位变化,从而降低非法状态出现的可能性。但格雷码的错误使用,尤其是在指针操作中,反而可能带来新的不一致风险。因此,必须从协议、编码、采样时序等多方面进行严格控制。 处理 CDC 问题的关键在于选择合适的同步方案。NDFF(双触发器)结构适用于单比特控制信号;MUX 同步器可实现时序选择控制;握手同步器则构建完整的请求-响应机制以确保信息一致;FIFO 用于双时钟大数据量传输场景;脉冲同步器和边沿同步器专注于瞬时事件的可靠跨域捕获。每种结构在延迟、面积、稳定性方面具有不同权衡,选择适配方案需基于信号类型、跨域频率关系及系统容错需求综合判断。 通过对亚稳态、结构缺陷、功能一致性和同步架构的深入理解,可有效识别异步通信中的关键风险点。结合建模与静态分析手段,能够提升复杂系统在多时钟操作下的鲁棒性,避免潜在异常在流片后阶段暴露,确保系统长期可靠运行。 Catalogue: 时序违规分析 亚稳态的基本原理 亚稳态建模技术 时钟域概念解析 异步交叉问题 如何处理异步交叉 典型的同步方案 结构:毛刺问题 结构:多扇出问题 功能:数据稳定性问题 功能:格雷码问题 时钟域交叉概述 平均故障间隔时间 (MTBF) 分析 CDC 路径上的毛刺 CDC信号的发散 亚稳态信号的发散 CDC 设计的同步方案 常用的同步方案 NDFF同步器 MUX...
